Грузоподъёмное оборудование для металлургии: виды и область применения

При работе с партнерами - металлургическими заводами, металлобазами и промышленными предприятиями - специалисты DIMET регулярно сталкиваются с одной и той же ситуацией. Руководитель отдела снабжения приходит с запросом: “нам нужен кран, как у соседей” или “подберите что-нибудь подешевле для перегрузки лома”. В нашей практике был показательный случай, когда крупная металлобаза потратила 18 миллионов рублей на парк автопогрузчиков там, где один козловой кран за 12 миллионов решил бы задачу в три раза эффективнее. В итоге: пропускная способность склада ограничена площадкой подъезда, плотность складирования низкая, стоимость обработки 1 тонны металлолома - вдвое выше, чем при работе с краном.

Правильный выбор типа грузоподъемного оборудования - это не вопрос предпочтений или первоначальной цены, это инженерная задача, которая определяет производительность участка на ближайшие 15-20 лет. Ошибка в классификации грузоподъемного оборудования оборачивается не только прямыми потерями, но и годами работы в условиях заниженной эффективности. В этом обзоре мы системно разберем все основные виды грузоподъемного оборудования для промышленности с честными рекомендациями о том, где каждый тип работает максимально эффективно, а где его применение нецелесообразно.

Системная классификация: от простых механизмов к крановым комплексам

Все промышленное грузоподъемное оборудование делится на три принципиальные группы по характеру выполняемых операций и уровню сложности.

Первая группа - простые подъемные механизмы: ручные и электрические тали, лебедки, домкраты. Это точечные решения для локальных задач с ограниченной производительностью. Вторая группа - крановое оборудование: мостовые, козловые и консольные краны, которые обеспечивают перемещение грузов в трехмерном пространстве цеха или склада. Это основа тяжелой промышленной логистики. Третья группа - грузозахватные органы и навесное оборудование: электромагниты, грейферы, траверсы, клещевые захваты - то, что определяет реальную производительность всего кранового комплекса.

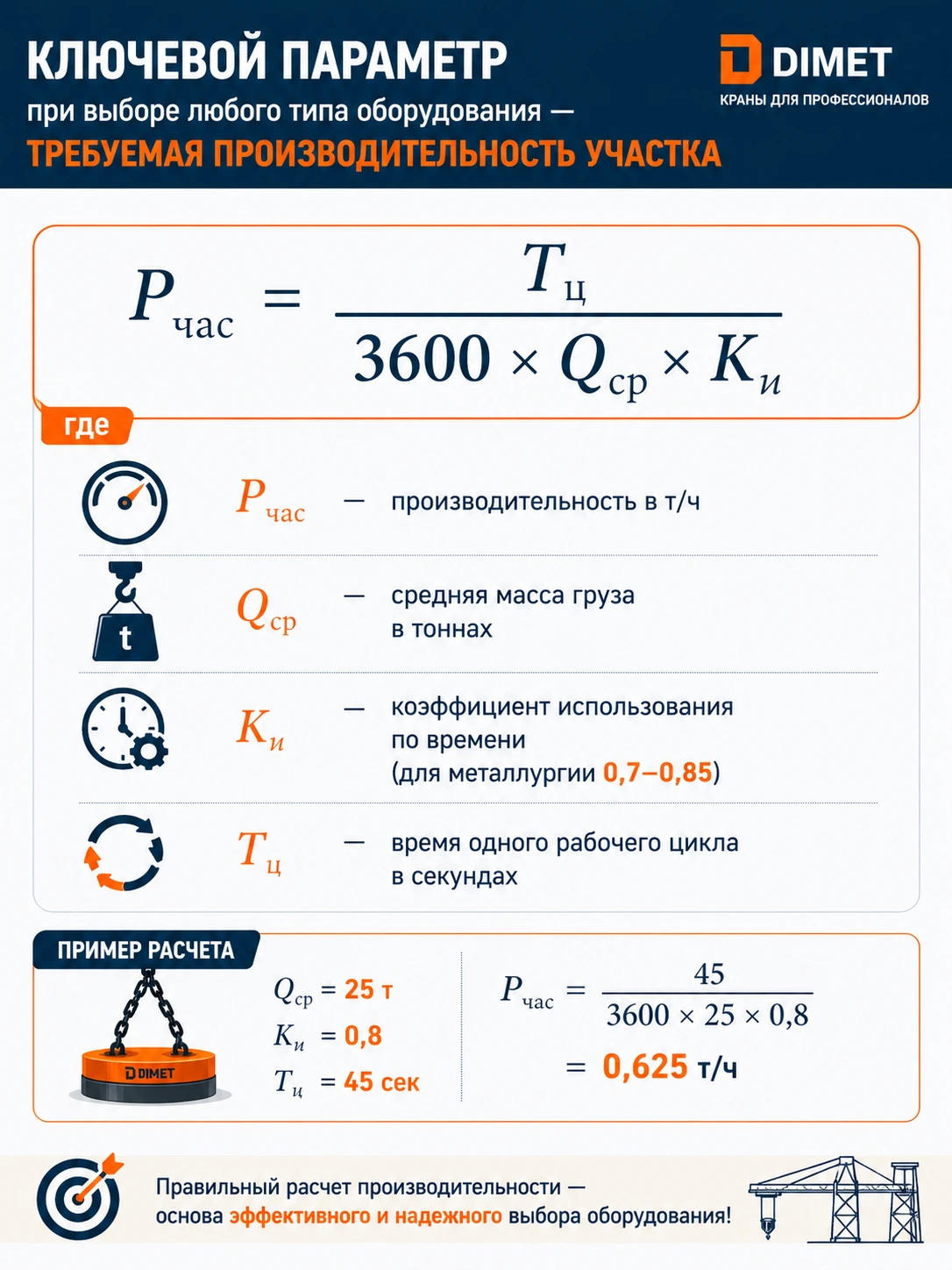

Ключевой параметр при выборе любого типа оборудования - требуемая производительность участка:

Pчас = Tц / (3600×Qср ×Kи)

​

где:

Pчас - производительность в т/ч,

Qср - средняя масса груза в тоннах,

Kи - коэффициент использования по времени (для металлургии 0,7-0,85),

Tц - время одного рабочего цикла в секундах.

Именно этот расчет должен стать отправной точкой. Если требуемая производительность участка составляет 80-100 т/ч и выше, никакие погрузчики физически не обеспечат нужный результат - здесь необходим крановый комплекс с правильно подобранным грузозахватным органом.

Мостовые краны: основа грузоподъемного парка закрытых цехов

Мостовой кран - это универсальное решение для закрытых производственных помещений, которое обеспечивает перемещение грузов по всей площади цеха. Мост крана движется по подкрановым путям вдоль здания, грузовая тележка - поперек пролета, в результате крюк может быть подан в любую точку рабочей зоны.

Однобалочные мостовые краны

Однобалочный мостовой кран - это конструкция с одной несущей балкой, по которой перемещается электрическая таль. Существует два исполнения: подвесное (кран движется по нижним полкам балок перекрытия, грузоподъемность до 5 тонн) и опорное (кран движется по рельсам на подкрановых балках, грузоподъемность до 16 тонн).

Честно скажем: для основных технологических операций металлургического производства этот тип не подходит из-за ограниченной жесткости балки, меньшего ресурса механизма подъема и максимального режима работы А4. Однобалочные краны эффективны на ремонтных участках, складах готовой продукции, в зонах технического обслуживания. Если Вы рассматриваете однобалочный кран для основного производственного участка с интенсивной эксплуатацией - это сигнал пересмотреть техническое задание.

Двухбалочные мостовые краны

Двухбалочный опорный мостовой кран - стандарт для металлургических цехов. Две главные балки коробчатого сечения образуют жесткую пространственную конструкцию, способную воспринимать нагрузки от 10 до 500 и более тонн в режимах А5-А8. Грузовая тележка перемещается по рельсам на верхних поясах балок, что обеспечивает точное позиционирование груза и возможность установки двух независимых механизмов подъема - главного и вспомогательного.

Двухбалочная схема позволяет устанавливать любые грузозахватные органы из линейки DIMET: электромагниты серий ЭМГ SM и ЭМГ HC, гидравлические грейферы DS, специализированные траверсы и клещевые захваты массой до 26 тонн. Именно этот тип является основным при подборе мостового крана для цеха металлургического профиля.

Специализированные металлургические краны

Литейные (разливочные) краны работают с ковшами расплавленного металла и являются наиболее ответственным типом оборудования. Их конструкция включает дублированные механизмы главного подъема с независимыми тормозными системами, тепловую защиту редукторов и кабины машиниста, системы аварийного опускания груза при отключении питания. Скорость главного подъема намеренно ограничивается до 2-4 м/мин для плавности перемещения ковша.

Магнитные краны оснащаются электромагнитными системами DIMET для работы с металлоломом и прокатом. Грейферные краны с гидравлическими грейферами DIMET DS применяются для сыпучих материалов: стружки, окалины, ферросплавов.

Козловые краны: решение для открытых металлобаз и складов

Козловой кран - это мостовой кран, у которого мост опирается на две жесткие опоры-ноги, перемещающиеся по наземным рельсовым путям. Это принципиальное конструктивное отличие делает козловые краны идеальным решением для открытых складов металлопроката и металлобаз.

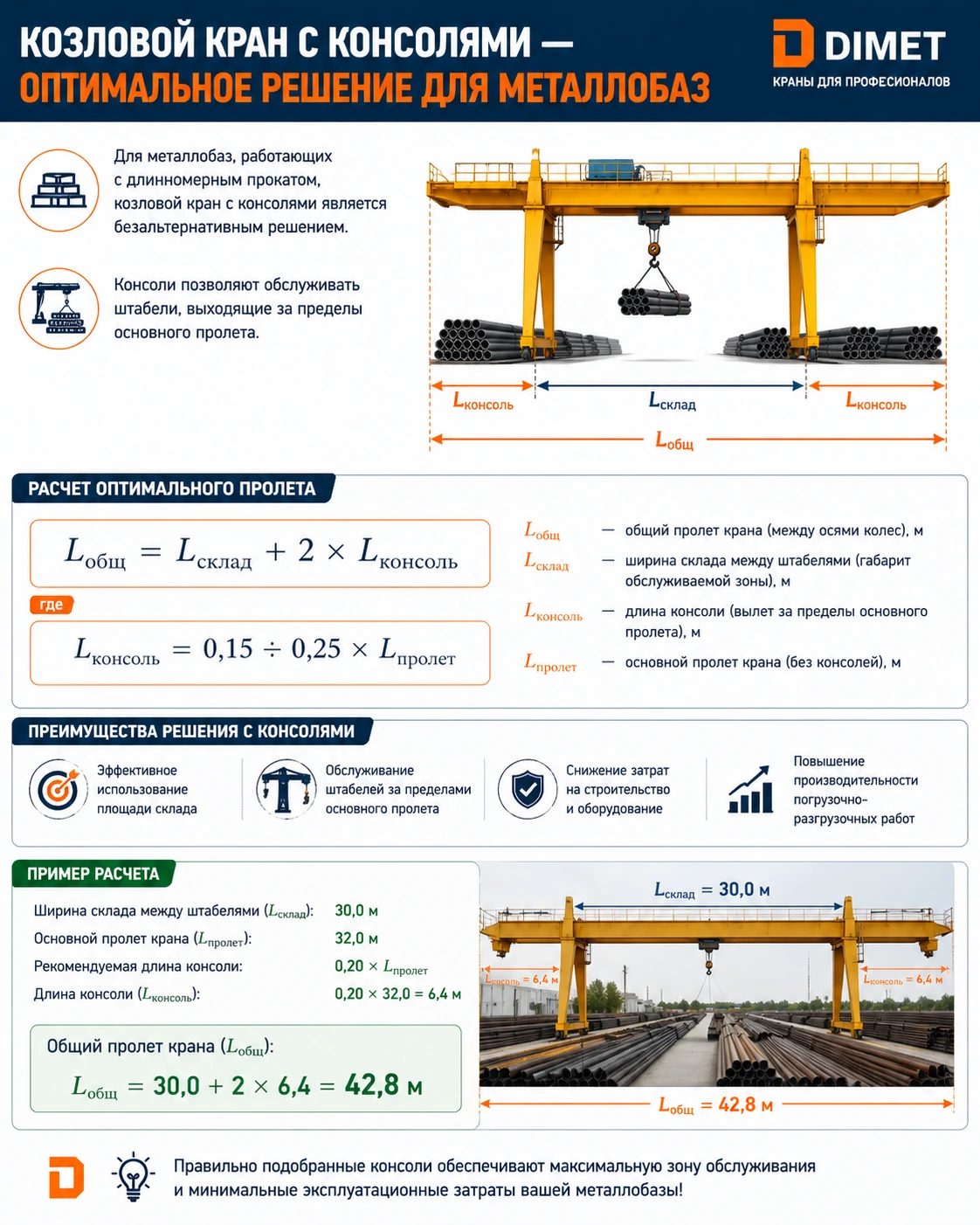

Для металлобаз, работающих с длинномерным прокатом, козловой кран с консолями является безальтернативным решением. Консоли позволяют обслуживать штабели, выходящие за пределы основного пролета. Расчет оптимального пролета выполняется по формуле:

Lобщ = Lсклад + 2 * Lконсоль

где Lконсоль = 0,15 \ 0,25 * Lпролет

Из практики DIMET: на одной крупной металлобазе в Екатеринбурге переход от двух устаревших козловых кранов без консолей к системе “один современный козловой кран DIMET с консолями 6 метров + электромагнит ЭМГ HC” позволил увеличить плотность складирования на 35%, сократить время загрузки вагона с 2,5 часов до 1 часа и снизить количество обслуживающего персонала с 4 до 2 человек.

Кстати, для зданий с перепадом уровней или при необходимости обслуживания как открытой площадки, так и части закрытого склада оптимальным решением является полукозловой кран - конструкция, где одна нога опирается на наземный рельс, а другая - на подкрановую балку здания.

Консольные краны: точечная механизация рабочих мест

Консольный кран - это поворотный или неповоротный кран с горизонтальной консолью, по которой перемещается электрическая таль. Грузоподъемность невелика - от 0,25 до 10 тонн, - но именно это делает их незаменимым инструментом точечной механизации.

Настенные консольные краны монтируются на колонны здания и обслуживают зону радиусом 3-8 метров. Консольные краны на колонне устанавливаются в центре рабочей зоны и обеспечивают обслуживание круговой зоны до 360°.

Экономическая логика проста: каждый раз, когда основной мостовой кран грузоподъемностью 50 тонн используется для подъема груза весом 200 кг, Вы расходуете ресурс дорогостоящего оборудования нецелесообразно. Установка консольного крана на ключевых рабочих местах освобождает основной кран для технологических операций и увеличивает общую производительность участка. По нашему опыту, окупаемость консольного крана на загруженном производственном участке составляет 8-14 месяцев.

Грузоподъемные электромагниты: эффективность работы с металлом

Грузоподъемный электромагнит - это навесное оборудование, которое превращает обычный кран в высокопроизводительную машину для работы с ферромагнитными материалами. В нашей практике замена неправильно подобранного магнита на оптимальный DIMET ЭМГ 200-46 увеличила коэффициент использования грузоподъемности крана с 30,6% до 51,3% и существенно повысила скорость разгрузки вагонов.

Серия DIMET ЭМГ SM - энергоэффективные скраповые электромагниты с пониженным потреблением тока на 30% по сравнению с классическими моделями. Номинальный ток электромагнита диаметром 1150 мм составляет всего 31А против 45А у аналогов советской конструкции. При этом реальная грузоподъемность на металлоломе сопоставима с классическими моделями.

Серия DIMET ЭМГ HC - тяжелые магниты с увеличенной грузоподъемностью для максимальной производительности. ЭМГ 200-46 при массе 5,2 тонны обеспечивает грузоподъемность на тяжелом скрапе до 3 тонн, что на 76,5% больше чем у магнита массой 3,2 тонны при росте энергозатрат всего на 34,4%.

Электропостоянные магниты DIMET ИМГ - инновационная линейка на основе неодимовых элементов, которым электрический ток необходим лишь на несколько секунд при захвате и отпускании груза. Это радикально снижает энергопотребление и повышает безопасность: при отключении электропитания груз продолжает удерживаться.

Важное честное ограничение: электропостоянные магниты работают исключительно с холодными монолитными грузами при температуре не выше 80°C. Для металлолома, горячего проката и сыпучих материалов этот тип не подходит из-за температурных ограничений неодима.

Грейферы: механизированный захват сыпучих и кусковых материалов

Грейфер - это самозачерпывающий захват для перемещения сыпучих, кусковых и штучных грузов, которые невозможно поднять крюком или электромагнитом. В металлургии грейферы применяются для металлической стружки, окалины, ферросплавов, а также для сортировки металлолома.

Канатные грейферы для мостовых кранов - традиционная продукция DIMET с 2005 года. За двадцать лет мы разработали и поставили более 2000 грейферов по всей России. Металлоконструкция выполняется из стали 09Г2С с повышенной прочностью, ножи - из износостойкой стали Hardox 450/500, подшипниковые узлы закрываются крышками с лабиринтным уплотнением для работы без смазки в тяжелых условиях.

Гидравлические грейферы DIMET DS - линейка для перегружателей металлолома. Объем зачерпывания от 400 до 8000 литров, условная грузоподъемность 7,5-12 тонн. Полнооборотный ротатор в базовой комплектации позволяет вращать захват на 360°, скрытые гидроцилиндры защищены от ударов металлолома, усилие сдавливания достигает 10,6 тонны при давлении 300 бар.

Вдумайтесь в эти цифры: при погрузке 60 тонн металлолома грейфер объемом 0,6 м³ выполняет 160 циклов, грейфер 0,8 м³ - 120 циклов, а правильно подобранный электромагнит ЭМГ 170 SM - всего 80 циклов. Выбор между грейфером и электромагнитом напрямую влияет на срок окупаемости всей машины.

Траверсы и клещевые захваты: прецизионная работа с прокатом

Траверсы и клещевые захваты - это специализированные грузозахватные приспособления для работы с конкретными видами металлопродукции, где ни крюк, ни электромагнит не обеспечивают необходимой надежности.

Магнитные траверсы объединяют несколько электромагнитов на общей несущей балке для равномерного подъема листового металла или длинномерных грузов. Применение траверсы исключает деформацию тонкого листа и обеспечивает горизонтальное положение груза.

Клещевые захваты DIMET делятся на два типа: опорные (охватывают груз снаружи - для труб, рулонов) и фрикционные (удерживают за счет сжатия боковых поверхностей - для слябов, пачек металла). Клещевые захваты с автоматической защелкой не требуют участия стропальщика, что повышает безопасность и производительность.

Для подъема слябов массой до 80 тонн специалисты DIMET разработали захваты ЗК 80-4000-2 - одно из самых мощных грузозахватных приспособлений в нашей линейке. Для особо тяжелых грузов также применяются крюковые подвесы грузоподъемностью 105 тонн и траверсы на 130 тонн.

Вспомогательное оборудование: кабельные барабаны и системы управления

Кабельные барабаны и системы управления - это вспомогательное оборудование, на котором заказчики нередко пытаются сэкономить, а потом сталкиваются с простоями основного оборудования. К большому нашему сожалению, неправильно подобранный кабельный барабан - одна из частых причин выхода из строя питания электромагнита.

Моторные кабельные барабаны применяются при длине кабеля от 20 до 160 метров с максимальным током 32-200А. Частотный преобразователь синхронизирует вращение мотор-редуктора со скоростью перемещения оборудования. Это решение для козловых кранов и траверс с электромагнитами.

Пружинные кабельные барабаны используются при длине кабеля до 60 метров и токе до 100А. Сматывание обеспечивают приводные пружины при движении потребителя к барабану. Более простое и экономичное решение для мостовых кранов на коротких пролетах.

Источники бесперебойного питания DIMET IBPK - отдельный класс оборудования для ответственных грузов. Промышленный контроллер Siemens в составе DIMET IBPK-500-100А обеспечивает полную интеграцию управления электромагнитом в систему управления краном. При отключении электроэнергии ИБП исключает аварийное падение груза.

Алгоритм выбора: как инженеру не ошибиться с типом оборудования

Итак, сделаем практический вывод. Выбор типа грузоподъемного оборудования - это не вопрос предпочтений или первоначальной цены, это инженерная задача с четким алгоритмом решения.

Шаг 1: Анализ производственной площадки
Закрытый цех с подкрановыми балками → мостовой кран. Открытая площадка или склад металлопроката → козловой кран. Отдельные рабочие места → консольный кран как дополнение к основному оборудованию.

Шаг 2: Определение характера груза
Монолитный холодный прокат → электропостоянный магнит DIMET ИМГ или траверса. Металлолом, скрап → скраповый электромагнит DIMET ЭМГ SM или ЭМГ HC. Листовой металл в пачках → магнитная траверса или серия ЭМГС. Трубы, рулоны, слябы → клещевые захваты ЗК. Сыпучие материалы → грейфер DIMET DS или канатный.

Шаг 3: Расчет интенсивности эксплуатации
Определение группы режима работы по ГОСТ 25546-82 - обязательный этап. Для металлургии это практически всегда А6-А8. Вдумайтесь: ошибка на один класс сокращает ресурс крана в 3-4 раза!

Шаг 4: Экономическая оптимизация
Сравнение не только капитальных затрат, но и стоимости владения на горизонте 10 лет: энергопотребление, обслуживание, производительность, стоимость простоев. Правильный выбор грузозахватного органа может сократить время погрузки вагона в два раза, а значит, удвоить пропускную способность всего участка!

Итоговая матрица выбора: какое оборудование для каких задач

Заказать комплексное решение у производителя DIMET

За более чем 20 лет работы специалисты DIMET разработали и поставили тысячи единиц грузоподъемного оборудования для металлургических предприятий по всей России и за рубежом. Более 2000 грейферов, сотни электромагнитов различных серий, десятки специализированных кранов и захватов - каждый проект начинался с детального анализа производственных задач заказчика.

Мы не предлагаем Вам универсальных решений “с полки”, поскольку каждое производство имеет свои нюансы: особый характер грузов, специфику технологического процесса, ограничения по строительным конструкциям или электрической мощности. Именно поэтому компания DIMET работает как производитель полного цикла - от инженерного расчета и проектирования до изготовления, монтажа и технического обслуживания.

Конструкторское бюро DIMET проведет бесплатный аудит Вашего производственного участка, рассчитает оптимальные параметры оборудования с учетом реальной интенсивности эксплуатации и подготовит коммерческое предложение с обоснованием экономического эффекта.
