Краны для металлургического комбината: основные критерии выбора

При работе с партнерами нашим техническим специалистам регулярно приходится сталкиваться с одной и той же ситуацией. Заказчик приходит с готовым решением: “нам нужен мостовой кран на 20 тонн, пролет 22 метра, режим А5”. На уточняющие вопросы об интенсивности эксплуатации и характере грузов получаем ответ: “ну, обычный, как у всех на металлургии”. Именно такой подход к выбору мостового крана для металлургического завода оборачивается капитальным ремонтом через 18-24 месяца вместо планового ресурса 8-10 лет и незапланированными затратами от 8 до 15 миллионов рублей.

В условиях непрерывного технологического цикла, агрессивной среды горячих цехов и круглосуточного режима работы грузоподъемное оборудование становится критически важным звеном всей производственной цепи. Неправильный подбор мостового крана для цеха приводит к преждевременному износу механизмов, аварийным ситуациям и незапланированным остановкам всего передела. В этом руководстве мы разберем системный подход к выбору, основанный на более чем 20-летнем опыте инженеров DIMET в проектах для металлургических предприятий.

Специфика металлургических производств: почему нужен особый подход

Мостовой кран для металлургического производства работает в условиях, которые разрушают стандартное общепромышленное оборудование за считанные месяцы. Температура окружающего воздуха в литейных и прокатных цехах регулярно достигает +60°C, а в зонах разливки стали кратковременно поднимается до +80°C и выше. Тепловое излучение от расплавленного металла создает дополнительную нагрузку на металлоконструкции балок и механизмы подъема, которую стандартные расчеты попросту не учитывают.

Агрессивная производственная среда включает металлическую пыль, абразивные частицы окалины, химические испарения и повышенную влажность от систем охлаждения. Эти факторы проникают в подшипниковые узлы редукторов, ускоряя их износ в 2-3 раза по сравнению с нормальными условиями эксплуатации. Коррозионное воздействие разрушает стандартные лакокрасочные покрытия и требует применения специальных защитных систем.

Кстати, интенсивность эксплуатации в металлургии не имеет аналогов в других отраслях. Краны работают в три смены без выходных, выполняя сотни циклов подъема в сутки. Груз при этом представляет повышенную опасность: ковши с расплавленным металлом, раскаленные слябы, тяжелые блюмы не допускают малейших сбоев в работе тормозных систем. Именно поэтому правильный выбор мостового крана по техническим характеристикам для металлургии всегда начинается с определения реального режима эксплуатации - группы А6-А8 с многократными запасами прочности.

Классификация мостовых кранов: выбор конструктивного типа

Грамотный выбор мостового крана по техническим характеристикам начинается с определения оптимального конструктивного типа, способного выдерживать заданные эксплуатационные нагрузки на протяжении всего расчетного ресурса.

Однобалочные краны: ограниченное применение в металлургии

Однобалочный мостовой кран представляет собой конструкцию с одной несущей балкой коробчатого или двутаврового сечения, по которой перемещается электрическая таль или грузовая тележка. Диапазон грузоподъемности таких кранов ограничен 16 тоннами, что определяет их вспомогательную роль в металлургическом производстве.

Честно скажем: для основных технологических операций с горячим металлом этот тип не подходит из-за недостаточной жесткости балки и меньшего ресурса механизма подъема. Однобалочные краны эффективны на ремонтных участках механических цехов, складах готовой продукции, в зонах технического обслуживания основного оборудования. Если Вы рассматриваете однобалочный кран для основного производственного участка металлургии - это сигнал пересмотреть техническое задание.

Двухбалочные опорные краны: основа металлургического цеха

Двухбалочный опорный мостовой кран является стандартным решением для металлургических цехов, где требуется высокая грузоподъемность и работа в тяжелых режимах. Две главные балки коробчатого сечения, соединенные концевыми балками, образуют жесткую пространственную конструкцию, способную воспринимать нагрузки от 10 до 500 и более тонн.

Грузовая тележка с механизмом подъема перемещается по рельсам, уложенным на верхних поясах главных балок, что обеспечивает точное позиционирование груза. Двухбалочная схема позволяет устанавливать два независимых механизма подъема - главный и вспомогательный, что критически важно для литейных кранов. Именно этот тип является основным при подборе мостового крана для цеха металлургического профиля.

Расчет технических характеристик: грузоподъемность и режим работы

Вдумайтесь в такую цифру: ошибка в определении группы режима работы всего на один класс сокращает расчетный ресурс крана в 3-4 раза! Именно поэтому грамотный подбор мостового крана для цеха требует точных инженерных расчетов двух ключевых параметров - номинальной грузоподъемности и группы режима работы.

Определение требуемой грузоподъемности

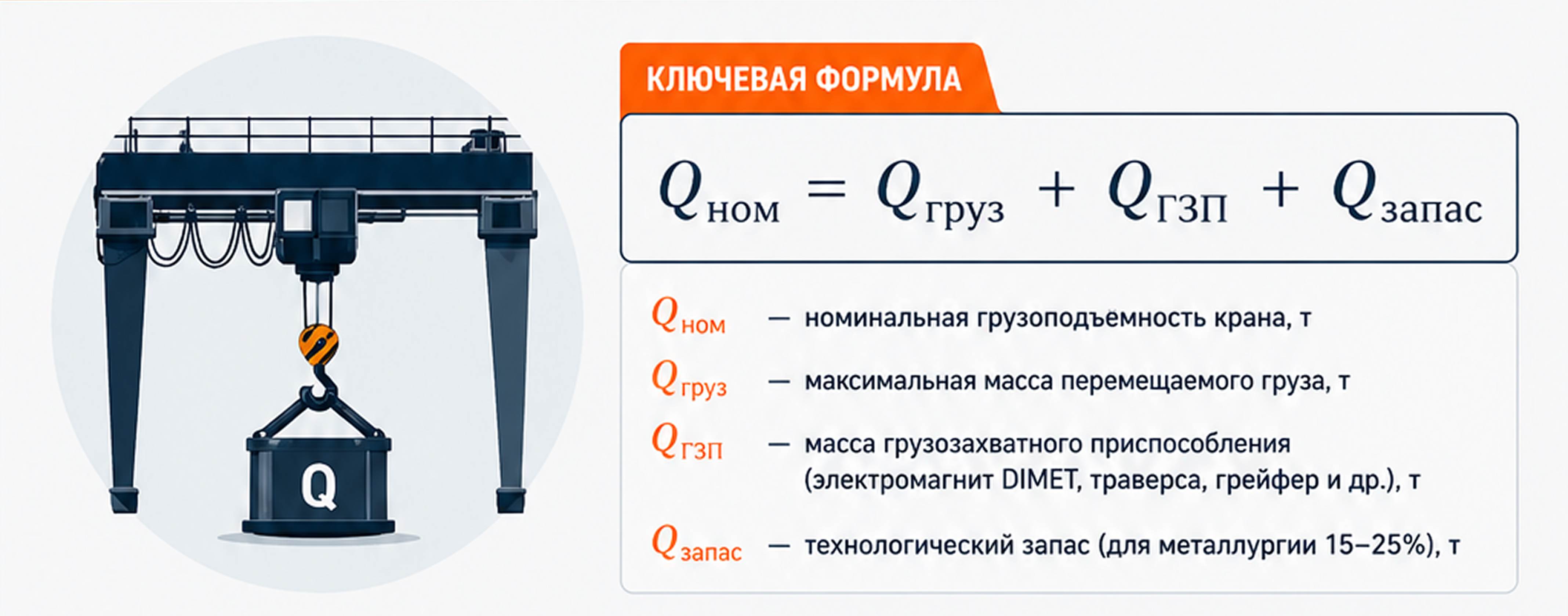

Номинальная грузоподъемность крана должна учитывать не только массу технологического груза, но и массу грузозахватного приспособления, а также обязательный технологический резерв:

Qном = Qгруз + QГЗП + Qзапас

​где:

Qгруз - максимальная масса перемещаемого груза в тоннах,

QГЗП - масса грузозахватного приспособления в тоннах,

Qзапас - резерв грузоподъемности, который для металлургии принимается в размере 15-25% от суммарной нагрузки.

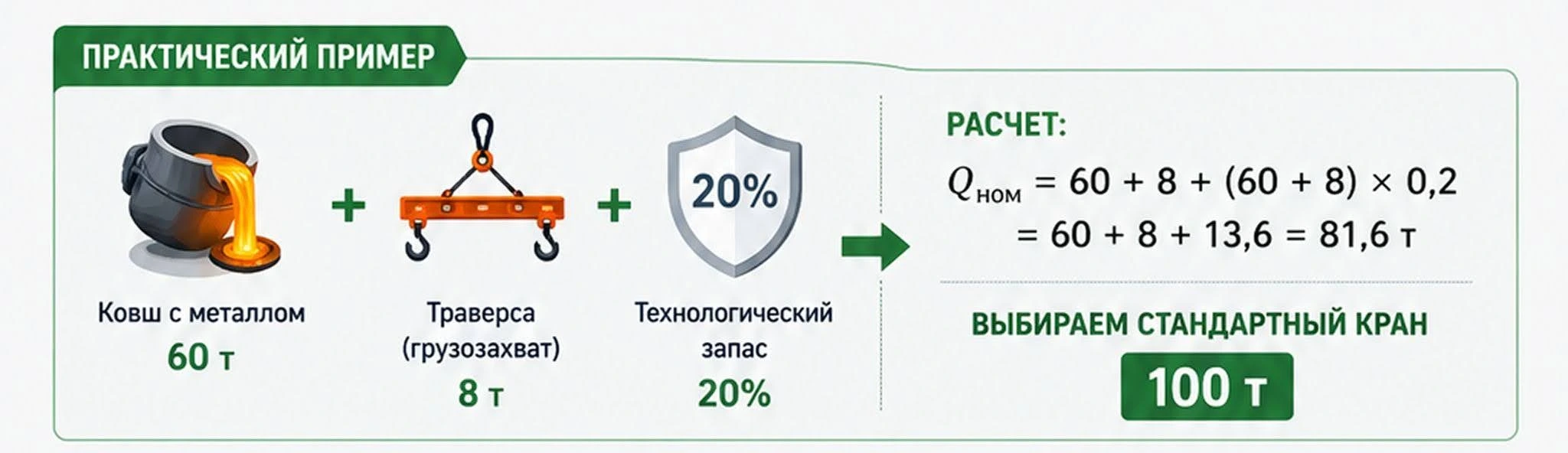

Приведем конкретный пример из нашей практики: если максимальная масса ковша с металлом составляет 60 тонн, масса литейной траверсы - 8 тонн, а технологический запас принят 20%, то расчет выглядит следующим образом:

Qном = 60 + 8 + (60 + 8) * 0,2 = 60 + 8 + 13,6 = 81,6 тонн

В реальности номинал округляется до ближайшего стандартного значения - 80 или 100 тонн. Обратите внимание: многие заказчики забывают учесть массу траверсы или электромагнита DIMET ЭМГ серии HC (до 8 тонн), и в итоге кран оказывается перегружен уже на этапе первых рабочих циклов.

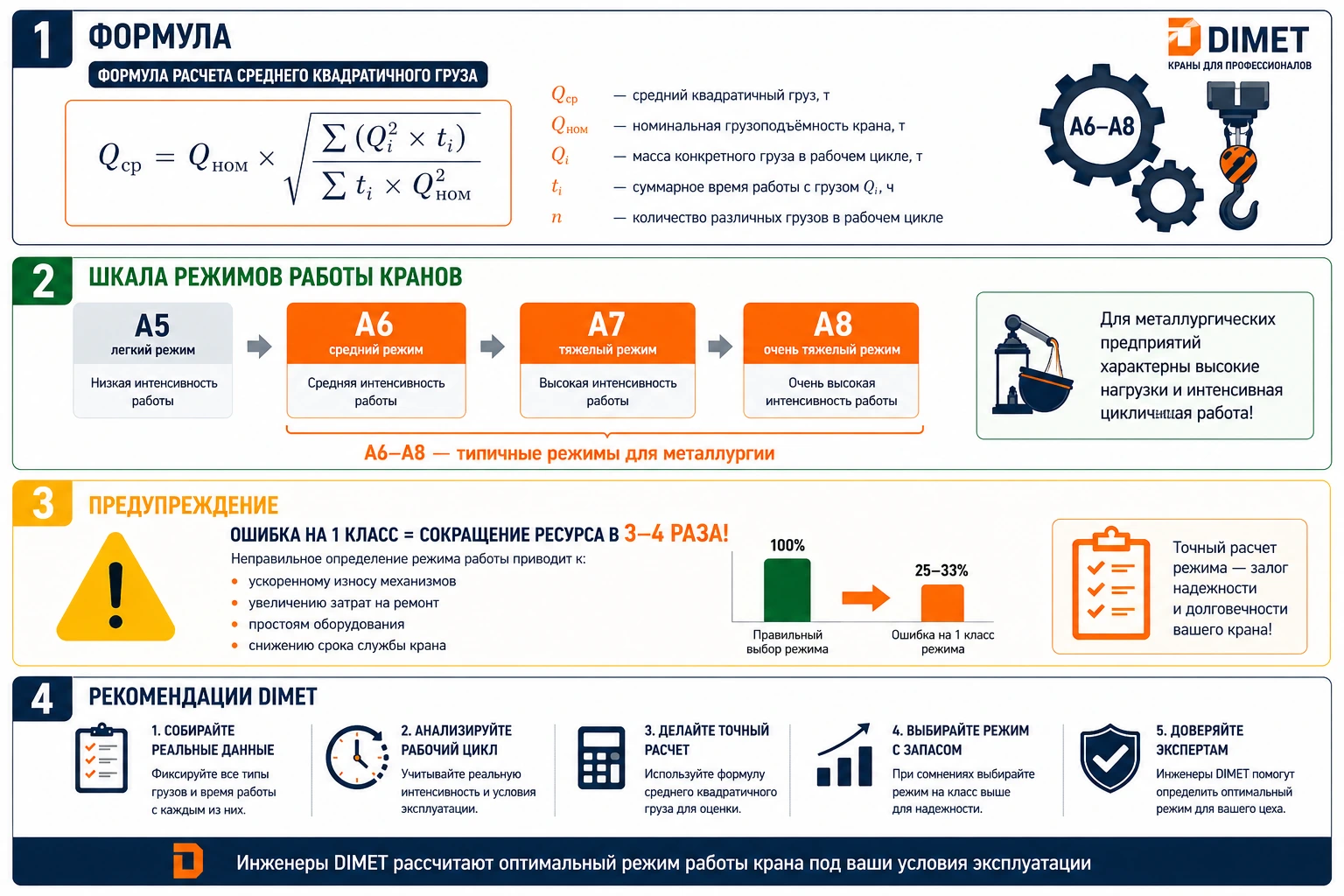

Расчет среднего квадратичного груза для определения режима работы

Группа режима работы определяется по ГОСТ 25546-82 и зависит от класса использования крана по времени и класса нагружения. Для расчета класса нагружения необходимо определить средний квадратичный груз:

К большому нашему сожалению, многие заказчики пытаются сэкономить именно на этом параметре. В нашей практике был случай на крупном уральском металлургическом предприятии, где установили кран режима А5 на участок непрерывной шихтовки. Результат закономерен - полная замена механизма подъема через 14 месяцев эксплуатации вместо планового ресурса 10 лет и дополнительные затраты на сумму, превышающую первоначальное удорожание проекта в 4 раза. Для металлургических производств с непрерывным циклом характерны исключительно группы режима работы А6, А7 и А8.

Конструктивные параметры: пролет, высота подъема, скорости

После определения грузоподъемности и режима работы необходимо рассчитать габаритные и кинематические параметры крана. Пролет мостового крана принимается равным расстоянию между осями подкрановых рельсов и должен соответствовать стандартному ряду по ГОСТ 534-78.

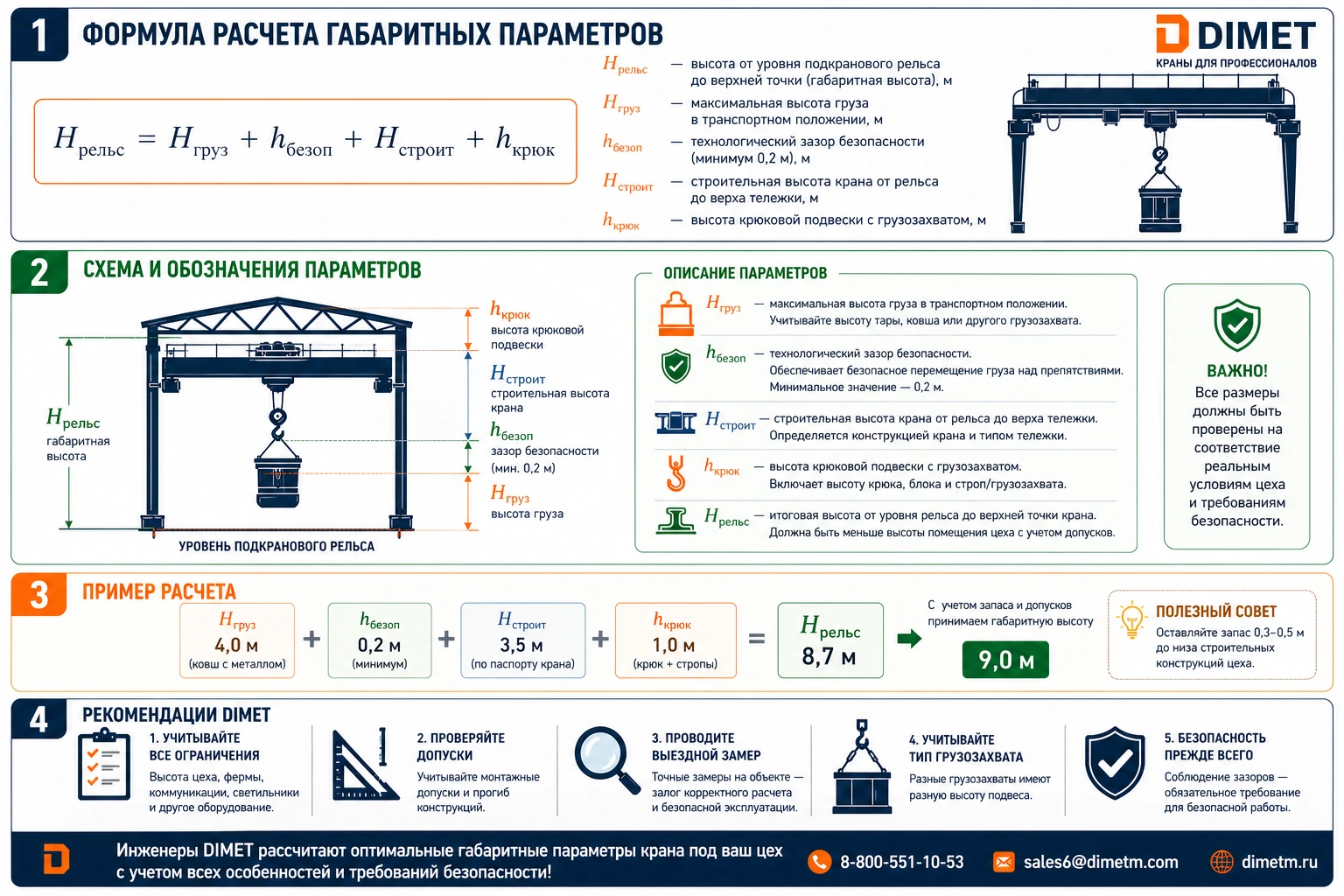

Высота подъема крюка определяется технологическими требованиями с учетом строительной высоты самого крана. Минимальная высота установки подкранового рельса рассчитывается по формуле:

Hрельс = Hгруз + hбезоп + Hстроит + hкрюк

Скорости механизмов напрямую влияют на производительность перемещения груза. Для металлургических кранов мы рекомендуем следующие значения: скорость основного подъема - 2-8 м/мин в зависимости от грузоподъемности, скорость передвижения тележки - 20-40 м/мин, скорость передвижения моста - 50-100 м/мин. Для литейных кранов скорость главного подъема намеренно ограничивают до 2-4 м/мин для обеспечения плавности перемещения ковша с расплавом.

Специализированные решения для металлургических процессов

Отдельный вопрос при решении задачи, какой мостовой кран нужен для завода металлургического профиля, - это выбор специализированного исполнения под конкретный технологический процесс.

Литейные краны предназначены для работы с ковшами расплавленного металла и являются наиболее ответственным типом грузоподъемного оборудования. Их конструктивные особенности включают дублированные механизмы главного подъема с независимыми тормозными системами, мощную тепловую защиту редукторов и кабины машиниста, специальные траверсы с надежной фиксацией цапф ковша и системы аварийного опускания груза при отключении питания.

Магнитные краны оснащаются электромагнитными траверсами различной конфигурации для работы с черным металлоломом и готовой продукцией. Мы рекомендуем энергоэффективные электромагниты линейки DIMET ЭМГ SM или тяжелые магниты серии ЭМГ HC, которые идеально выдерживают круглосуточные нагрузки. Круглые электромагниты эффективны для труб и прутков, прямоугольные - для листовой стали и пакетов проката.

Грейферные краны используются для перемещения сыпучих материалов в металлургическом производстве: металлической стружки, окалины, ферросплавов, флюсов. Отлично показывают себя гидравлические грейферы линейки DIMET DS, где гидроцилиндры надежно скрыты от ударов металлолома.

Ниже представлена сравнительная таблица основных типов кранов для металлургии:

Пошаговый алгоритм выбора мостового крана

Итак, сделаем практический вывод. Чтобы выбор мостового крана для металлургического завода был технически обоснован, рекомендуем Вам идти по следующему алгоритму:

1. Анализ производственного процесса - детально определить типы перемещаемых грузов, их максимальную массу, габариты, температурные характеристики и требуемую частоту рабочих циклов в смену


2. Расчет номинальной грузоподъемности - применить формулу с обязательным учетом массы грузозахватного приспособления (электромагнита DIMET, траверсы, грейфера) и коэффициента технологического запаса 15-25%


3. Определение группы режима работы - рассчитать средний квадратичный груз и класс использования механизмов по времени согласно ГОСТ 25546-82. Для металлургии это почти всегда А6-А8


4. Выбор конструктивного типа - однобалочный для вспомогательных операций до 16 тонн, двухбалочный опорный для всех основных технологических процессов


5. Расчет габаритных параметров - определить пролет по ширине здания, высоту подъема по технологическим требованиям с учетом строительной высоты крана


6. Выбор грузозахватного органа - крюк для универсальных операций, электромагнит DIMET ЭМГ для металлолома, грейфер DIMET DS для сыпучих материалов или специализированная траверса для литейного производства


7. Определение системы управления - кабинное исполнение с кондиционированием для горячих цехов, наземное или радиоуправление для складских операций


8. Проверка соответствия нормативам - убедиться в соответствии параметров требованиям ФНП по промышленной безопасности и актуальным нормам Ростехнадзора



Следуя этому алгоритму, Вы превращаете подбор мостового крана для цеха из субъективного выбора в технически обоснованное инженерное решение с прогнозируемым ресурсом.

Как заказать мостовой кран у производителя DIMET

За более чем 20 лет работы специалисты DIMET разработали и поставили сотни мостовых кранов для металлургических предприятий по всей России. Мы знаем, что каждый производственный участок имеет свои нюансы, и именно поэтому не предлагаем Вам универсальных решений “с полки”.

Для расчета оптимального мостового крана для металлургического производства нашим инженерам необходимо предоставить: максимальную массу груза и тип грузозахватного приспособления, пролет и высоту производственного здания, интенсивность работы в циклах за смену, описание технологического процесса и специальные требования к исполнению оборудования в агрессивной среде.

Конструкторское бюро DIMET выполнит детальный расчет группы режима работы, подберет оптимальную конструктивную схему с учетом всех эксплуатационных факторов и подготовит коммерческое предложение. Преимущество работы с производителем полного цикла - это гарантия технической совместимости всех компонентов и адаптация оборудования под конкретные условия Вашего производства.

Свяжитесь с нашими техническими специалистами по телефону 8-800-551-10-53 или отправьте запрос на sales11@dimetm.com - мы подберем решение, которое будет работать весь расчетный ресурс без неприятных сюрпризов.
