Расчет грузоподъемности крана: инженерная методика с формулами и примерами

При работе с партнерами специалисты DIMET регулярно сталкиваются с одной и той же дорогостоящей ошибкой. Заказчик покупает мостовой кран на 16 тонн, устанавливает электромагнит DIMET ЭМГ HC массой 8 тонн и пытается поднимать 12-тонные заготовки. Результат предсказуем: ограничитель грузоподъемности срабатывает уже на первой смене, производство останавливается, начинается поиск виноватых. В нашей практике подобная ситуация на одном из уральских предприятий обернулась заменой крана и незапланированными затратами в 6,2 миллиона рублей - при том что правильный расчет грузоподъемности на этапе проектирования занял бы не более двух часов.

Как рассчитать грузоподъемность оборудования правильно - это не вопрос интуиции или опыта “на глаз”. Это строгая инженерная процедура с конкретными формулами, коэффициентами и обязательными проверками. В этом руководстве мы разберем полную методику расчета с учетом всех факторов, которые в реальных проектах чаще всего остаются за кадром.

Номинальная и полезная грузоподъемность: в чем критическая разница

Первое и самое важное, что Вам необходимо понять: номинальная грузоподъемность крана - это не масса груза, который Вы можете поднять. Это максимальная суммарная нагрузка на крюк, включающая массу самого груза, массу грузозахватного приспособления и обязательный технологический резерв.

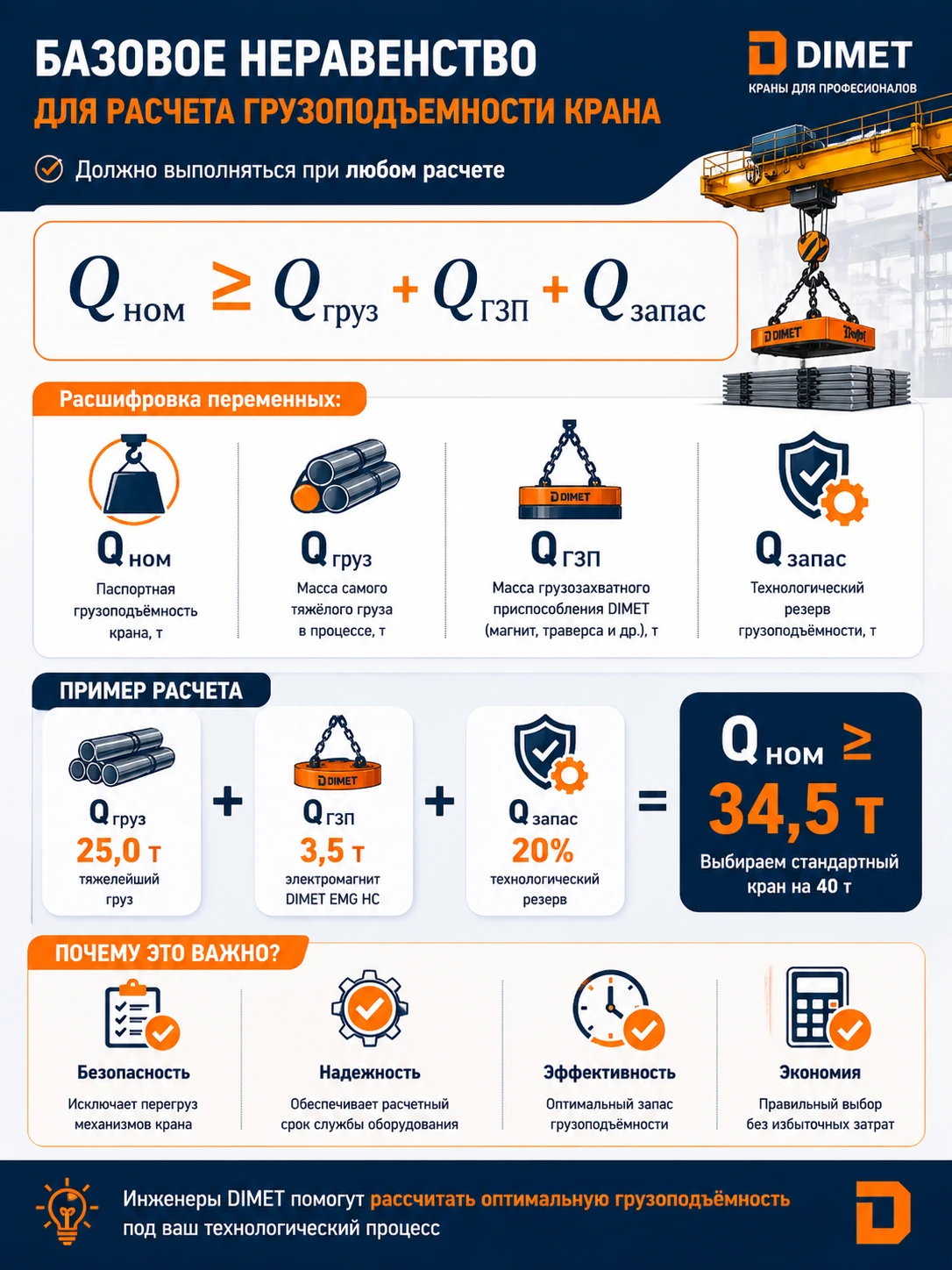

Базовое неравенство, которое должно выполняться при любом расчете:

Qном ≥ Qгруз + QГЗП + Qзапас

где:

Qном - паспортная грузоподъемность крана в тоннах,

Qгруз - масса самого тяжелого груза в технологическом процессе в тоннах,

QГЗП - масса грузозахватного приспособления DIMET в тоннах,

Qзапас - технологический резерв грузоподъемности в тоннах.

Коэффициент технологического запаса - не произвольная величина, а нормированный параметр:

• Общая промышленность: 10-15% от суммарной нагрузки
• Металлобазы: 15-20%
• Металлургическое производство: 20-25%
• Литейное производство: 25-30%

Кстати, именно на коэффициенте запаса чаще всего пытаются сэкономить заказчики. В нашей практике это неизменно приводит к перегрузам при первом нестандартном грузе.

“Скрытый вес”: как грузозахватные приспособления DIMET влияют на расчет

Масса грузозахватного приспособления - это именно тот “скрытый вес”, который заказчики систематически недооценивают. Для тяжелых электромагнитов эта величина может составлять от 30 до 50% номинальной грузоподъемности крана.

Реальные массы ГЗП из линейки DIMET:

Электромагниты серии ЭМГ СМ (энергоэффективные): 1,2-3,5 тонны
Электромагниты серии ЭМГ HC (максимальная производительность): 5,2-20 тонн
Электропостоянные магниты ИМГ: 2-6 тонн
Гидравлические грейферы DIMET DS: 0,8-1,8 тонны
Клещевые захваты ЗК: от 2 до 26 тонн для слябов

Посмотрите на сравнительную таблицу коэффициента использования:

Оптимальный коэффициент использования - 50-70%. При значениях ниже кран работает вхолостую, при значениях выше 80% ускоряется износ механизмов.

Расчет динамических нагрузок и режимов работы

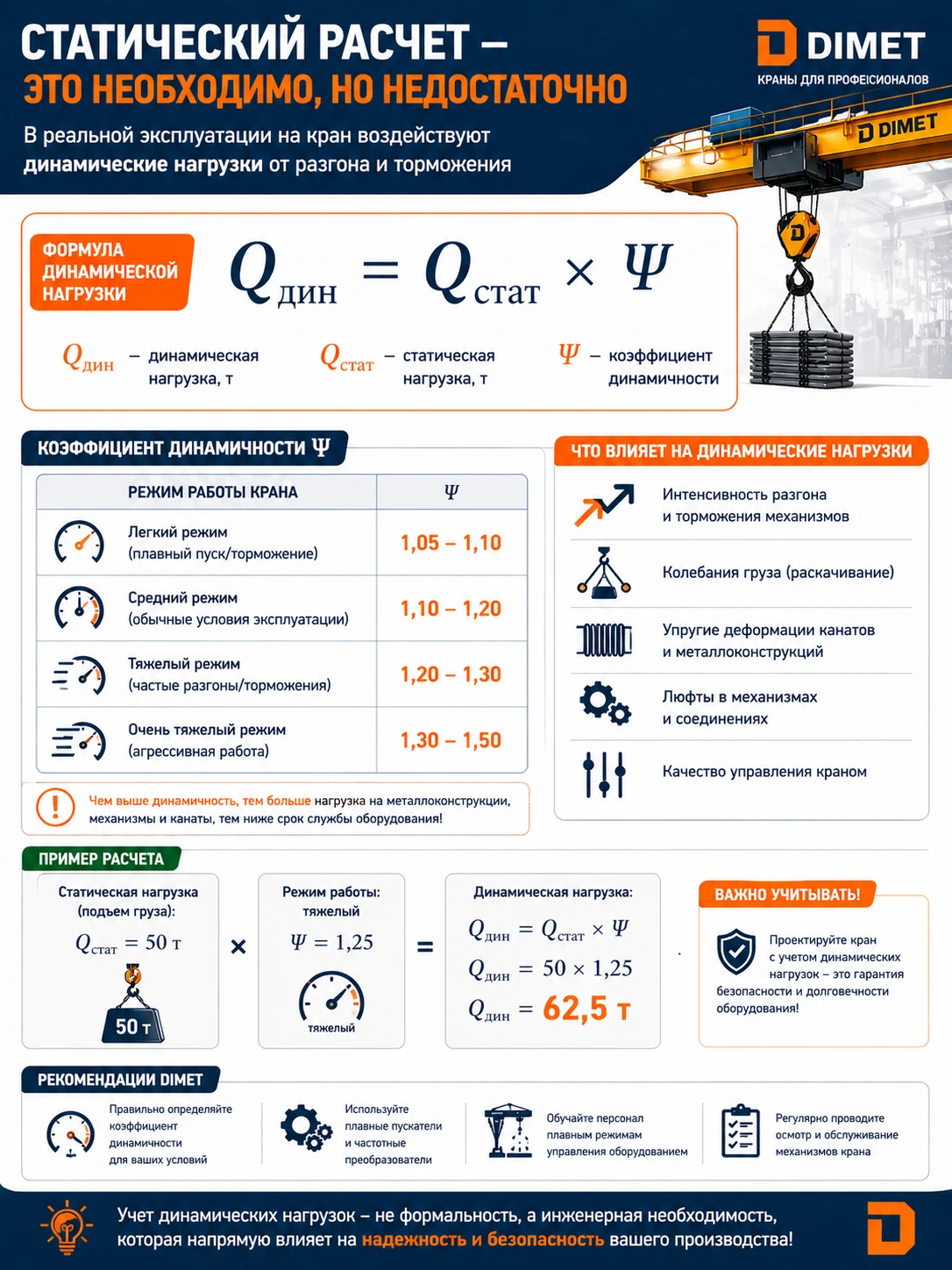

Статический расчет - это необходимое, но недостаточное условие. В реальной эксплуатации на кран воздействуют динамические нагрузки от разгона и торможения:

Qдин = Qстат ×Ψ

где Ψ  - коэффициент динамичности:

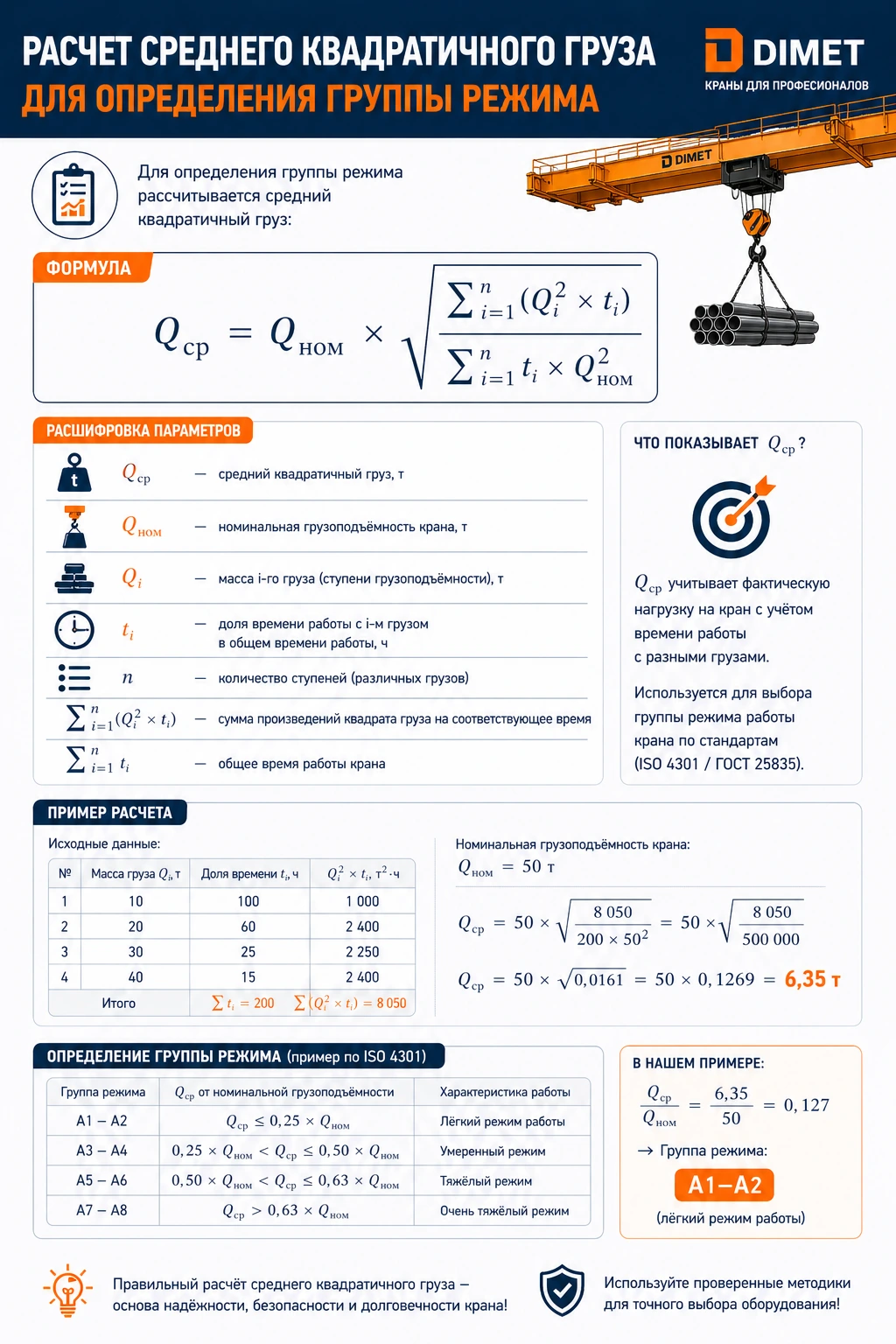

Для определения группы режима рассчитывается средний квадратичный груз:

​

Вдумайтесь: ошибка в определении режима работы всего на один класс сокращает ресурс в 3-4 раза!

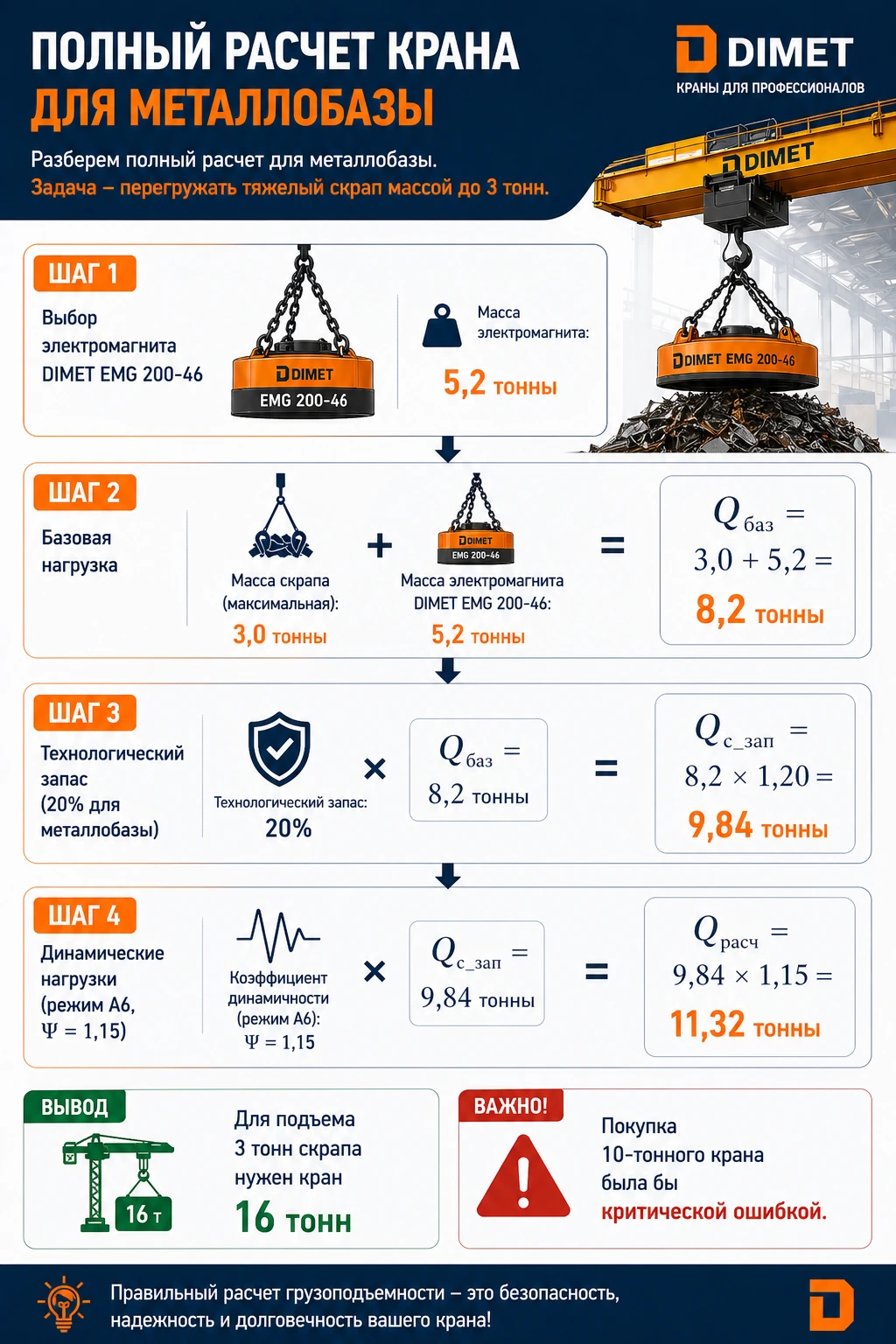

Практический пример расчета для металлобазы

Разберем полный расчет для металлобазы. Задача - перегружать тяжелый скрап массой до 3 тонн.

Шаг 1: Выбор электромагнита DIMET ЭМГ 200-42/М-У1 массой 5,2 тонны

Шаг 2: Базовая нагрузка Qбаз = 3,0 + 5,2 = 8,2 тонны

Шаг 3: Технологический запас (20% для металлобазы) Qс_зап = 8,2 × 1,20 = 9,84 тонны

Шаг 4: Динамические нагрузки (режим А6, Ψ = 1,15)
Qрасч = 9,84 × 1,15 = 11,32 тонны

Вывод: для подъема 3 тонн скрапа нужен кран 16 тонн. Покупка 10-тонного крана была бы критической ошибкой.

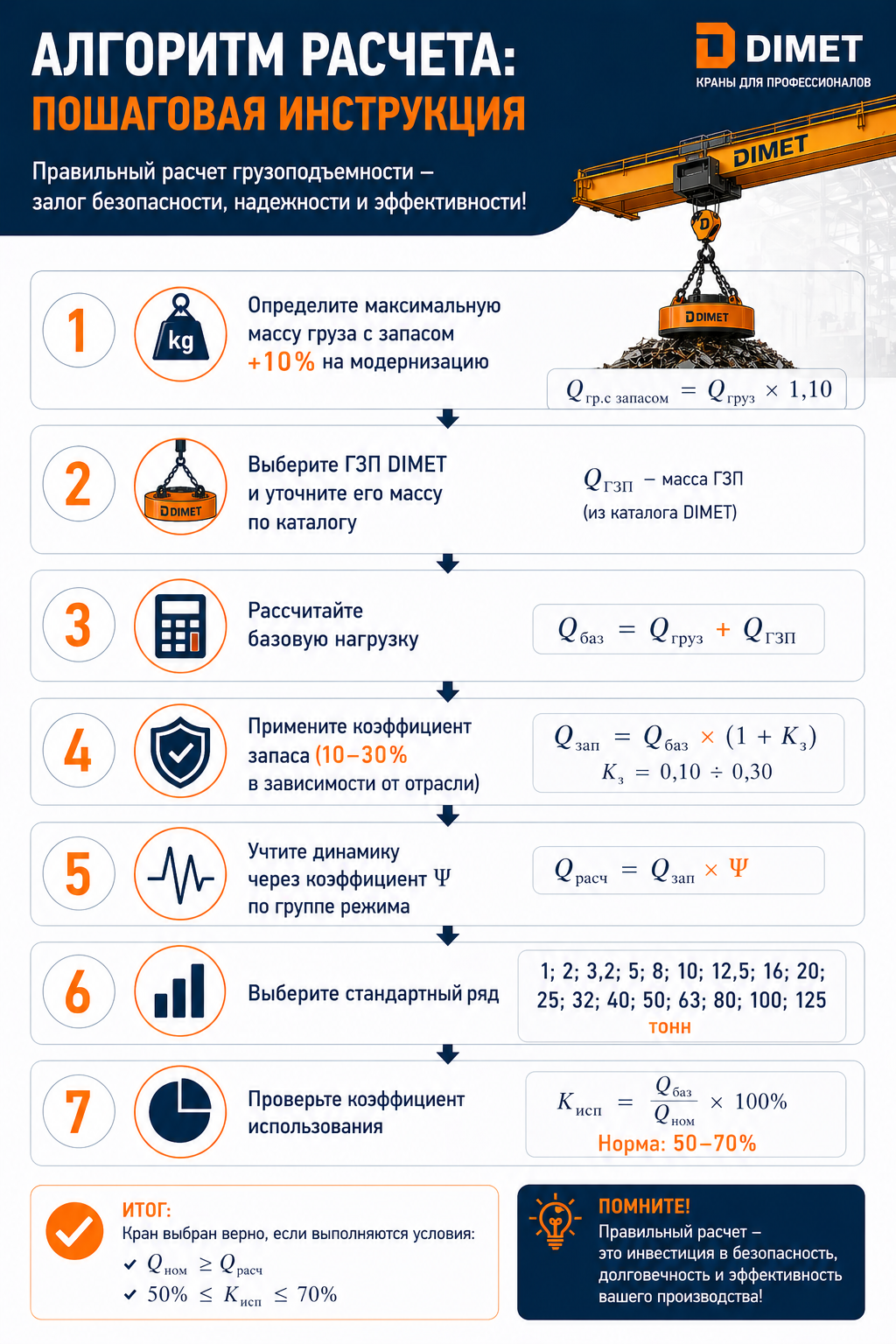

Алгоритм расчета: пошаговая инструкция

1. Определите максимальную массу груза с запасом +10% на модернизацию
2. Выберите ГЗП DIMET и уточните его массу по каталогу
3. Рассчитайте базовую нагрузку: Qбаз = Qгруз + QГЗП
4. Примените коэффициент запаса (10-30% в зависимости от отрасли)
5. Учтите динамику через коэффициент Ψ по группе режима
6. Выберите стандартный ряд: 1; 2; 3,2; 5; 8; 10; 12,5; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125 тонн
7. Проверьте коэффициент использования (должен быть 50-70%)

Три дорогостоящих кейса из практики DIMET

Кейс 1: Забытый электромагнит (Челябинск, 2022)
Заказчик купил кран 16 тонн, не учел ЭМГ HC массой 8 тонн. Полезная нагрузка - 4,8 т вместо 12 т. Замена на 25-тонный кран: 6,2 млн рублей.

Кейс 2: Заниженный режим (Магнитогорск, 2021)
Кран А5 на участке с режимом А7. Капремонт через 18 месяцев вместо 10 лет: 12 млн рублей.

Кейс 3: Игнорирование динамики (Новокузнецк, 2023)
Расчет “впритык” без коэффициента Ψ. Трещины в конструкции, усиление: 4,8 млн рублей.

Общие потери: 23 миллиона рублей из-за ошибок в расчетах!
