Траверсные мостовые грузоподъемные краны

Характеристики

Технология DIMET:
  • Коробчатая конструкция пролетных и концевых балок;
  • Механизм подъема - классическая лебедка (двигатель-тормоз-редуктор-барабан).
При сборке проводят контроль следующих элементов:
  • Параметров моста и рамы тележки (пролет, база крана, разность диагоналей по осям колес крана, габарит крана по буферам, зазор между щитком и рельсом, колеи и базы тележки и пр.);
  • Установки и выверки ходовых колес моста и тележки;
  • Соответствия кожухов, лестниц и других элементов крана правилам Ростехнадзора.
Контроль качества:
  • Входной: ГОСТ 24297;
  • Приемочный: деталей и сборочных единиц;
  • Испытания составных частей крана;
  • Сварных швов: внешний осмотр;
  • УЗК - стыковых швов;
  • Испытание механических свойств.
Все характеристики

Мы обеспечиваем:

  • Сервисное обслуживание в течение гарантийного срока службы крана
    Сервисное обслуживание в течение гарантийного срока службы крана
  • Снижение эксплуатационных расходов при оптимальной производительности
    Снижение эксплуатационных расходов при оптимальной производительности
  • Авторский контроль при монтаже и шеф-инженерное обеспечение
    Авторский контроль при монтаже и шеф-инженерное обеспечение

Описание:

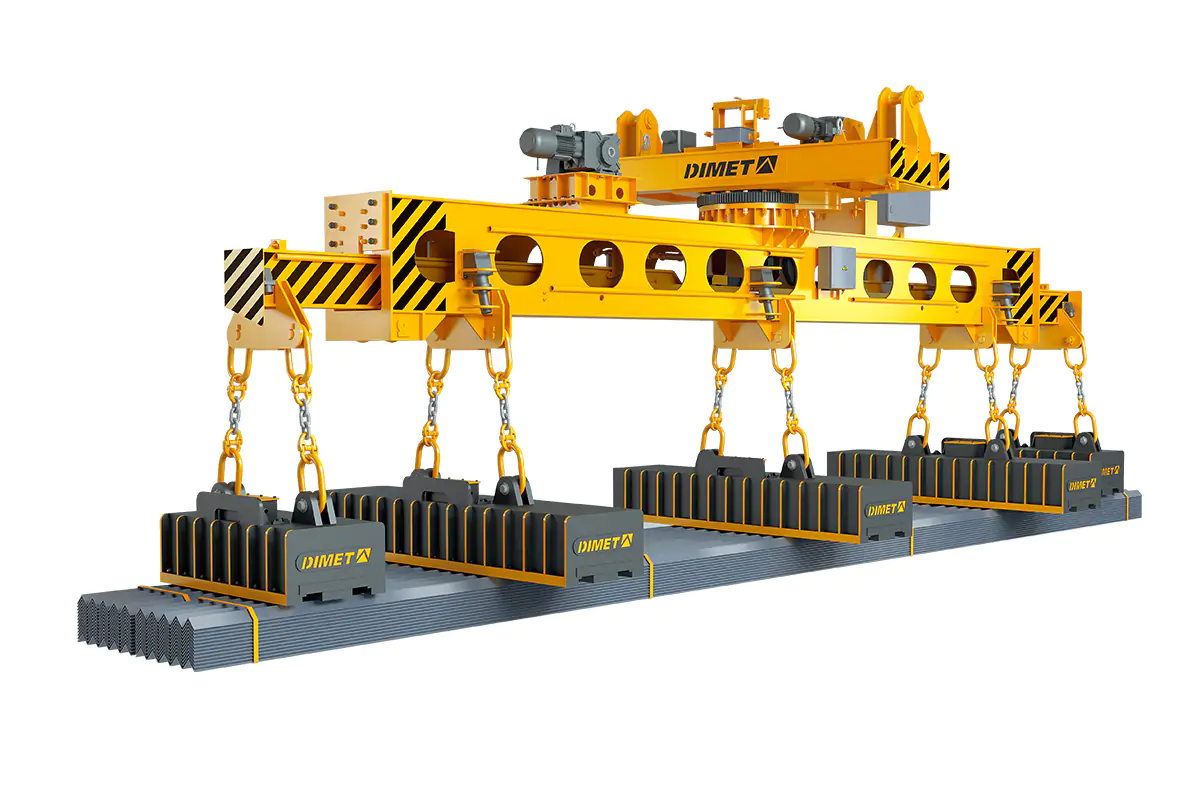

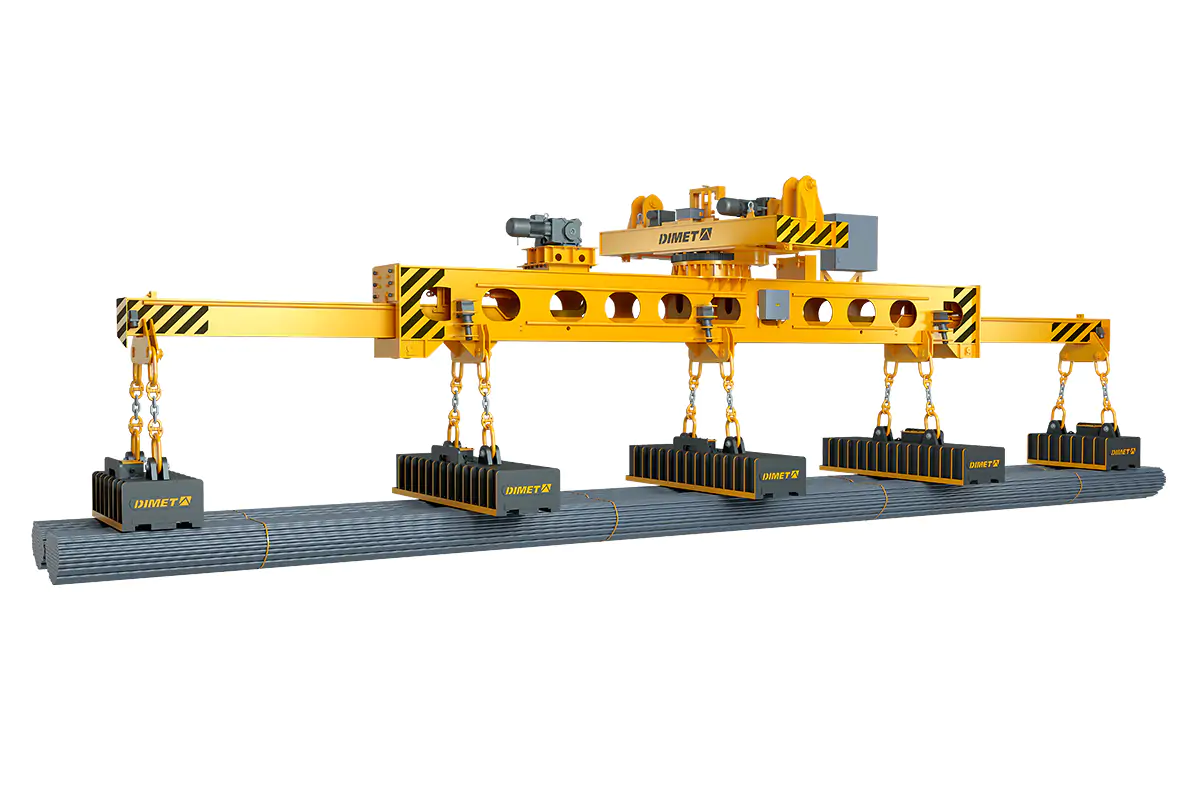

Краны мостовые специальные траверсные DIMET используются для транспортировки длинномерных грузов. С этой целью грузозахватный механизм спроектирован с применением траверс постоянной или переменной длины.



Наши инженеры при конструировании траверсных кранов обычно используют вариант с применением двух тележек, что обеспечивает сбалансированность и надежность всей конструкции. Стандартная линейка траверсных мостовых кранов DIMET включает в себя машины грузоподъемностью 10, 16 и 20 тонн. Уже в базовой комплектации они ориентированы на работу в жестких условиях горячих цехов. Учитывая то, что большинство траверс проектируются под потребности конкретного производственного процесса, возможен широкий спектр вариантов конструкции как самого крана, так и агрегируемых с ним устройств.

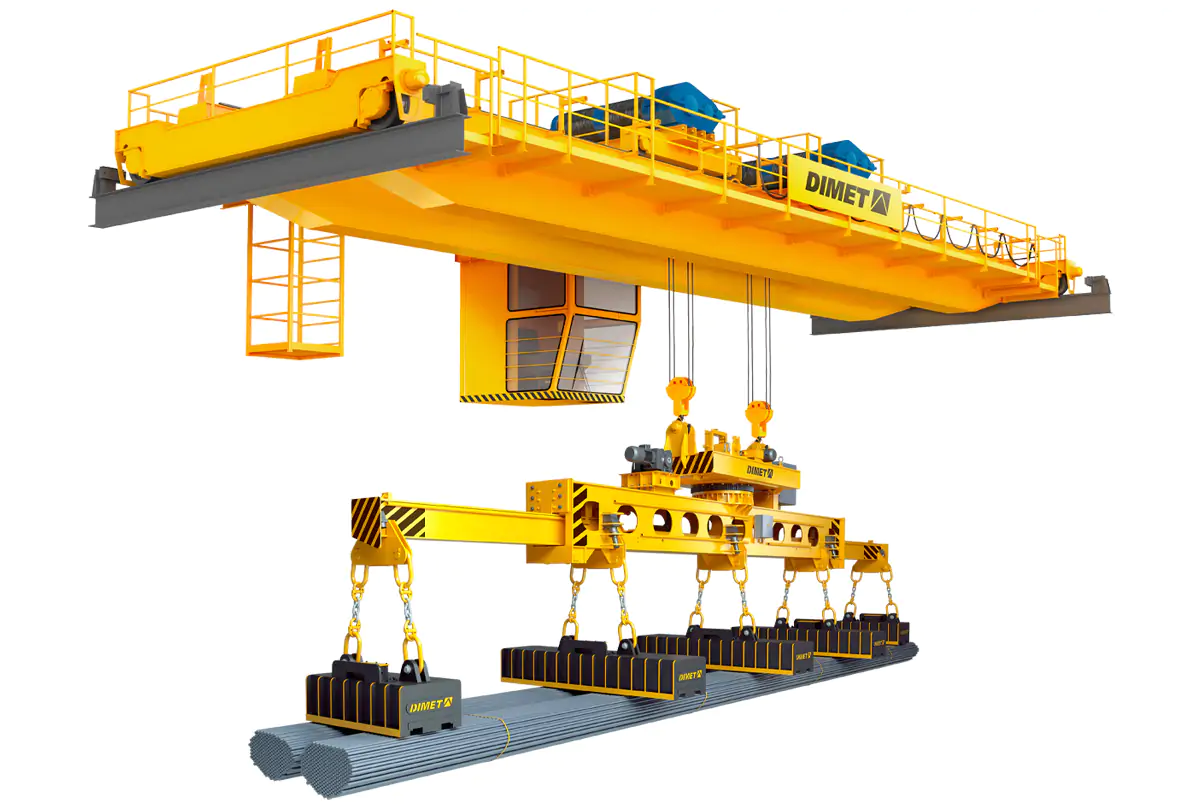

Устройство крана:

Траверсные грузоподъемные краны:Устройство крана:

1. Концевая балка

2. Пролетная балка

3. Грузовая тележка

4. Электрооборудование

5. Кабина

Преимущества:

DIMET – лидер производства качественного грузоподъемного оборудования. На счету компании более 20 лет работы с ведущими предприятиями страны. Техническое производство специальных двухбалочных мостовых кранов происходит с особой тщательностью, поскольку устройства предназначены для эксплуатации в среднем и тяжелом режиме. У нас можно заказать проект и определить индивидуальные условия изготовления кранов мостового двухбалочного типа как в специальном исполнении, так и в промышленных масштабах.





1.Эксплуатация

  • Высокая прочность и устойчивость к тяжелым условиям эксплуатации;
  • Максимальная степень защиты в пыльных условиях IP 55-IP65;
  • Высокий КПД двигателей;
  • Равномерное перемещение, плавный пуск и торможение;
  • Низкий расход электроэнергии.





2. Монтаж и обслуживание

  • Простой и быстрый монтаж;
  • Высокая ремонтопригодность механизмов;
  • Возможность установки большого количества дополнительного навесного оборудования;
  • Возможность установки нескольких подъёмных механизмов с разной грузоподъёмностью.





3. Промышленная эстетика и удобство

  • Длительное сохранение цвета и блеска металлоконструкций;
  • Современные материалы отделки кабины;
  • Оснащение кабины кондиционерами;
  • Возможность установки кабины управления в любую точку крана;
  • Длительное сохранение цвета и блеска металлоконструкций.

Технические характеристики:

Технические характеристики крана

Скорость подъема, м/мин

2...20

Скорость передвижения грузовой тележки, м/мин

4.....40

Скорость передвижения крана, м/мин

12.....120

Температура окружающей среды, С0

-20...+40, -40...+40

Климатическое исполнение

У1, У2, У3

Тип кранового рельса:



кранового

КР70, КР80

железнодорожного

Р24, Р43, Р50

Род тока, напряжение, частота

переменный, 380В, 50 Гц

Исполнение

общепромышленное, пожаробезопасное

Нажмите для просмотра характиристик

Габаритные размеры:

Габаритные размеры

Пролет Lпр, м

Высота подъема, м

С, мм

В, мм

В1, мм

Н, мм

H1*, мм

H2*, мм

L1*, мм

L2*, мм

Нагр. на колесо, кН

Констр. масса тележки, т

Констр. масса крана, т

не более

Г Р У З О П О Д Ъ Е М Н О С Т Ь 10 т

10,5

6,9,12,18

5000

6200

300

2400

2400

1400

*

*

139

6

24,5

16,5



6,9,12,18



5000



6200



300



2400



2400



1400

*

*

148

6

28,5

22,5



6,9,12,18



5000



6200



300



2400



2400



1400

*

*

163

6

34,5

28,5



6,9,12,18



5600



6800



300



2600



2400



1400

*

*

187

6

42

Г Р У З О П О Д Ъ Е М Н О С Т Ь 16 т

10,5

6,9,12,18

5000

6200

300

2500

2400

1400

*

*

190

7,2

32

16,5



6,9,12,18



5000



6200



300



2500



2400



1400

*

*

200

7,2

38,5

22,5



6,9,12,18



5600



6800



300



2700



2400



1400

*

*

230

7,2

47,5

Г Р У З О П О Д Ъ Е М Н О С Т Ь 20 т

10,5

6,9,12,18

5000

6200

300

2500

2400

1400

*

*

200

8,5

34

16,5



6,9,12,18



5000



6200



300



2500



2400



1400

*

*

234

8,5

39,5

22,5



6,9,12,18



5600



6800



300



2500



2400



1400

*

*

257

8,5

48,5



* Предельные отклонения фактических скоростей от номинальных +15%.

Общий вид не определяет конструкцию крана.
